Membuat Chains/Rantai Menggunakan Solid Works Panduan & Tutorial


Assalamu'alaikum Warohmatullah Wabarokatuh

Zata KomputIndo - Alhamdulillah pada kesempatan kali ini saya akan membagikan tutorial yang saya dapatkan dari teman saya "Syepi Hidayat, S.T" tentang cara membuat Chains di aplikasi Solidworks.



langsung aje ya sobat di ikutin tutornya :
Buka Solidwork

Klik New Part


 Klik Part, lalu OK.

Pilih View, atau dengan Pilihan Top View.
Klik Kanan Lalu Skect



Buat Lingkaran dengan Cyrcle, Buat Dimensi ᶲ4mm, ᶲ6mm, ᶲ8mm



Lingkaran, lalu klik Fully Define Skect, Lalu Klik Calculate, tentukan dimensi 12mm dan OK


Klik 3 Point Arc, Klik Garis Lingkaran dan Klik Tangen,



Klik Mirror untuk garis tangent, lalu OK



Klik Featurs, Lalu Extrude Boss/Base, Klik lingkaran, tekan CTRL seperti angka 1, 2 & 3 dan OK

Klik Skect Lalu Extrude Boss/Base


Klik Normal Top Plan Lalu Skect


Klik Opset Entities dengan klik permukaan pada nomer 1 & 2


Klik Featurs, Lalu Extrude Boss/Base, dengan ukuran 0,80mm, lalu Ok


Part ke 1 sudah selesai



Lakukan pembuatan part ke 2 seperti langkah dari nomer 1 - 9


Klik Featurs, dan Extrude Boss/Base, dengan ukuran 8,55 mm, lalu Extrude Boss/Base untuk direction 2, dengan ukuran 1 mm


Ikuti Langkah nomer 12 – 13



Klik Plane, klik face 1, dan klik face 2


Klik Mirror, seperti pada nomer 1


Selesai membuat part ke 2


Buka Make Assembly form part/Assembly.Browser Part 1.


Lalu Klik Insert Component, dan Browser Part 2


Mate pertama, Part 1 & Part 2, lalu OK



Mate ke dua, Part 1 & Part 2, lalu OK

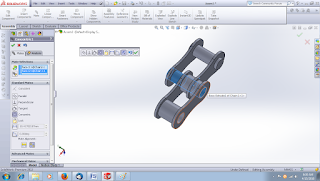

Dan terakhir copy hasil Mate sesuai dengan panjang yang di inginkanDengan klik insert component, dan pilih copy with Mates.

Sekian tutorial hari ini semoga bermanfaat dan nantikan tutorial-tutorial berikutnyaDilarang Menyebar Luaskan tanpa dilampirkan Penulis.
